Cardan camion cassé : signes, diagnostic et intervention

Sur un poids lourd qui parcourt 120 000 km par an, l’arbre de transmission est l’un des organes les plus sollicités, et l’un des plus négligés en maintenance préventive. Voici les signes à surveiller en cabine, les causes mécaniques qui les expliquent, le déroulé d’une intervention dépose-repose, et le calcul ROI qui justifie de traiter le sujet avant la casse, pas pendant.

Le rôle du cardan sur un poids lourd : pourquoi c’est un point de fragilité

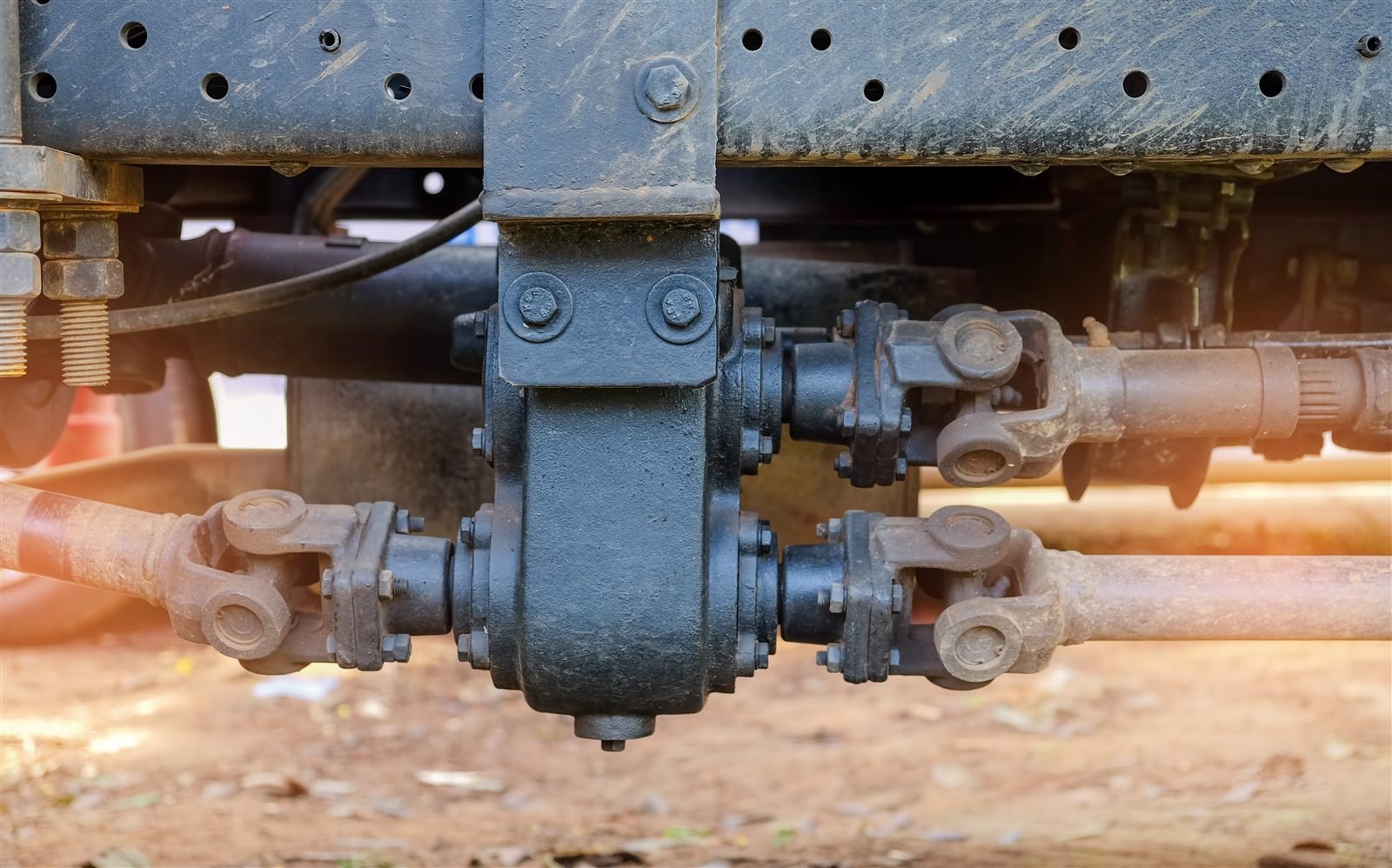

L’arbre de transmission relie la sortie de boîte au pont arrière. Sur un tracteur 4×2 ou 6×4, il transmet en permanence un couple qui peut dépasser 2 500 Nm en pleine charge, tout en absorbant les variations d’angle entre la boîte (fixe sur le châssis) et le pont (qui débat avec la suspension). Cette double contrainte, transmission de couple ET compensation angulaire, repose sur deux organes : les croisillons (joints de cardan) et le tube télescopique qui autorise la variation de longueur.

Sur un PL chargé à 40 ou 44 tonnes, chaque accélération en côte, chaque démarrage à pleine charge, chaque rétrogradage agressif sollicite les croisillons. Le graissage des roulements à aiguilles s’use, les soufflets se craquellent, l’eau et la poussière entrent. La casse arrive en fin de chaîne, mais elle est précédée de signaux clairs pendant des semaines, parfois des mois. Les ignorer transforme une intervention planifiée à 600 € en remorquage d’urgence à 4 000 €, marchandise et SLA client compris.

Les quatre signes qui annoncent un cardan en fin de vie

Vibrations à partir de 60 km/h

C’est le signe le plus précoce et le plus discriminant. Une vibration qui apparaît à vitesse stabilisée, typiquement entre 60 et 80 km/h, et qui s’amplifie avec la vitesse, puis disparaît à très haute vitesse, signe quasi-systématiquement un balourd sur l’arbre de transmission. La cause classique est un croisillon qui prend du jeu : la rotation n’est plus parfaitement homocinétique, l’arbre se déséquilibre, et la vibration se transmet au châssis via les paliers intermédiaires.

À ce stade, l’intervention est encore légère. Un contrôle au cric avec rotation manuelle de l’arbre détecte le jeu en quelques minutes. Le remplacement des croisillons coûte entre 400 € et 900 € selon le modèle, montage en atelier compris. Au-delà, si le tube ou les arbres sont eux-mêmes désaxés, l’intervention bascule sur un remplacement complet à 1 500-2 500 €.

Claquements à l’accélération ou au démarrage

Un claquement sec, métallique, à chaque relance après un arrêt ou à chaque passage de rapport sous charge, indique un jeu important au niveau d’un croisillon ou des cannelures du tube télescopique. Le couple s’établit avec un microdélai pendant lequel les pièces usées s’épousent brutalement, d’où le bruit. Ce symptôme apparaît typiquement après les vibrations, et marque un stade plus avancé d’usure.

Pour un transporteur, c’est le moment de planifier l’intervention dans le créneau le plus court possible. Continuer à rouler dans cet état, c’est accepter la casse à l’aléatoire, souvent au moment du démarrage en côte chargé, c’est-à-dire dans la configuration qui maximise le coût d’immobilisation et le risque sécurité.

Fuite de graisse sur les soufflets

Une trace noire grasse sous le tracteur, alignée avec l’arbre de transmission, signe une rupture de soufflet ou une perte d’étanchéité d’un croisillon. Visible lors d’un tour de véhicule de prise de service, c’est le contrôle visuel le plus simple et le plus efficace. Une fois l’étanchéité perdue, le roulement à aiguilles s’assèche, l’eau et la poussière contaminent la graisse résiduelle, et l’usure s’accélère brutalement, quelques milliers de kilomètres suffisent pour passer du jeu naissant à la casse.

Ce contrôle visuel devrait être systématisé dans la check-list de prise de service du conducteur. Cinq secondes pour regarder sous le tracteur, c’est l’assurance d’éviter une intervention de niveau 3.

Bruit métallique en virage ou sous charge variable

Un bruit de cliquetis ou de grincement qui apparaît dans les manœuvres serrées, sur sol bosselé, ou lors des transitions accélération/décélération, indique soit un palier intermédiaire en fin de vie, soit un croisillon dont les aiguilles ont migré dans la coupelle. C’est un stade avancé : l’intervention ne peut plus être différée sans risque de casse en exploitation.

À ce stade, certains symptômes peuvent être confondus avec une défaillance d’embrayage qui patine, notamment lorsque le bruit n’apparaît que sous charge. Le diagnostic différentiel demande un contrôle au pont avec mise en rotation à vide.

Causes principales d’une casse de cardan poids lourd

Les ruptures d’arbre de transmission relèvent presque toujours d’une chaîne d’événements identifiable :

• Manque de graissage, sur les modèles à graisseurs (encore majoritaires sur la flotte française), un point de graissage non fait à l’intervalle constructeur (toutes les 30 000 à 50 000 km) double la vitesse d’usure des roulements à aiguilles.
• Soufflet endommagé non remplacé à temps, entrée d’eau, contamination de la graisse, oxydation interne, casse en quelques milliers de kilomètres.
• Surcharge répétée, dépassement régulier du PTAC, départ en côte à pleine charge, redémarrages forcés en sous-régime amplifient le couple instantané au-delà du dimensionnement.
• Désalignement du pont, un pont arrière qui se déplace (silentbloc usé, lame cassée, suspension pneumatique mal calibrée) impose un angle de travail anormal au cardan, qui s’use prématurément.
• Conduite agressive, rétrogradages brutaux, embrayage relâché violemment, démarrages en patinage, génèrent des pics de couple destructeurs.

La maintenance préventive supprime 80 % des casses. Les 20 % restants sont des défauts pièce ou des accidents (choc sous-coffre, branche qui accroche, etc.).

Intervention : dépose, contrôle, repose

Diagnostic préalable

Le dépanneur ou le mécanicien place le tracteur sur fosse ou sur pont, frein de parc serré, boîte au point mort. Il fait tourner manuellement l’arbre de transmission et contrôle :

• le jeu radial sur chaque croisillon (au-delà de 0,1 mm, remplacement) ;
• l’état des soufflets et l’absence de fuite de graisse ;
• le coulissement libre du tube télescopique (sans point dur ni jeu axial) ;
• l’état du palier intermédiaire si l’arbre est en deux parties (typique sur tracteurs longs et porteurs).

Ce diagnostic prend 15 à 20 minutes et conditionne le devis. Un atelier sérieux le réalise systématiquement avant tout démontage et le formalise par écrit, pas seulement à l’oral.

Dépose de l’arbre de transmission

La dépose se fait par démontage des brides côté boîte et côté pont, plus le palier intermédiaire le cas échéant. C’est une opération qui demande une fosse ou un pont élévateur PL, des clés à choc adaptées (couples de serrage à 200-400 Nm), et de la place pour manipuler un arbre qui pèse entre 30 et 80 kg selon la configuration. Compter 1 à 2 heures de main-d’œuvre selon l’accessibilité.

Remplacement croisillons ou cardan complet

Deux options selon l’état :

• Remplacement des croisillons seuls, le tube et les arbres sont conservés, seuls les joints de cardan sont changés. Coût pièce : 80 à 250 € le croisillon. Adapté aux usures précoces détectées tôt.
• Remplacement complet de l’arbre, recommandé si le tube est marqué, si les cannelures montrent du jeu, ou si les soufflets ont laissé entrer de l’eau pendant des mois. Coût pièce : 800 à 2 000 € selon la marque (Volvo, Scania, Mercedes, DAF, MAN, Renault Trucks) et la configuration.

Sur un arbre neuf ou refait, l’équilibrage dynamique en banc est indispensable. Un arbre non équilibré reproduit les vibrations dès la remise en service et finit par casser à nouveau dans les 30 000 km.

Repose et équilibrage

La repose suit le couple constructeur exact, avec freinfilet sur les vis de bride. Le contrôle de l’angle de travail du cardan se fait à hauteur normale de roulage, suspension chargée, ce qui implique parfois un retour atelier après mise en charge réelle. C’est ce contrôle que les ateliers pressés sautent, et qui explique les retours en panne sous trois à six mois.

Coûts et durée d’immobilisation : le calcul ROI

Pour un transporteur, le coût direct de l’intervention n’est qu’une partie de l’équation. Voici les ordres de grandeur en exploitation 2026 :

• Croisillons remplacés en préventif (signaux détectés tôt) : 400 à 900 € pièces et MO, immobilisation 4 à 6 heures (intervention planifiée hors exploitation).
• Arbre complet remplacé en préventif : 1 500 à 2 500 €, immobilisation 6 à 10 heures, planifiable.
• Casse en exploitation, dépannage sur site : 2 500 à 4 500 € (remorquage tracteur + semi le cas échéant + intervention atelier + pièce). Immobilisation 2 à 4 jours selon disponibilité pièce constructeur. Marchandise à réacheminer (200 à 800 € selon contrat). SLA client engagé.

Sur une exploitation à 1 200 € de marge journalière par tracteur, deux jours d’immobilisation effacent l’économie de douze entretiens préventifs. Le calcul est sans appel : la maintenance ciblée des cardans est l’une des actions les plus rentables sur un parc PL. Pour situer le coût d’un remorquage 44T avec marchandise dans la grille tarifaire complète, consultez notre dossier sur les prix réels du remorquage poids lourd en 2026.

Continuer à rouler avec un cardan défaillant : les risques

Au-delà du coût économique, rouler avec un cardan en fin de vie expose à trois risques opérationnels concrets. Le premier est mécanique : une casse en exploitation à pleine charge peut endommager le pont arrière, le carter de boîte, voire le châssis, l’intervention initiale à 800 € se transforme en réparation à 8 000 €. Le second est sécuritaire : un arbre qui se rompt en roulant peut percuter le réservoir, le circuit pneumatique de freinage, ou retomber sur la chaussée, accident grave. Le troisième est juridique : en cas d’accident lié à un défaut d’entretien identifiable (croisillons usés, soufflets déchirés visibles depuis des semaines), la responsabilité civile professionnelle peut être engagée et l’assurance se retourner contre le transporteur.

Pour un gestionnaire de flotte, la règle est claire : tout signe avant-coureur déclenche un passage atelier dans la semaine. Pas dans le mois, pas « au prochain entretien programmé ». Cette discipline coûte quelques heures d’immobilisation planifiée et sauve des journées entières d’exploitation perdues.

Lien avec les autres organes de transmission

Une panne de cardan ne se diagnostique jamais isolément. L’arbre de transmission travaille en série avec la boîte, l’embrayage en amont et le pont arrière en aval. Une vibration peut venir du cardan, mais aussi d’un pont désaligné ou d’un palier de pont en fin de vie, d’où l’importance d’un diagnostic global avant toute intervention. Pour comprendre les pannes en aval de l’arbre de transmission (pignon d’attaque, satellites, blocage de différentiel), notre dossier sur les pannes courantes du pont arrière et du différentiel PL détaille les symptômes voisins et les diagnostics différentiels à mener pour ne pas remplacer la mauvaise pièce.
